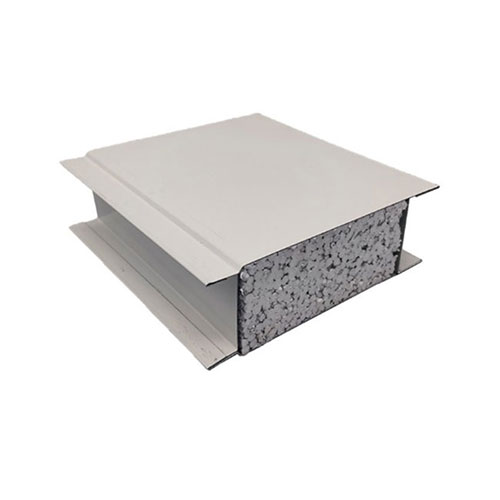

Painel de partição asséptica

Como fabricante de materiais de construção, a Jason Building Materials oferece painéis divisórios assépticos projetados para evitar contaminação cruzada. Esses painéis apresentam espessura uniforme, estrutura robusta e superfícies impermeáveis ​​e fáceis de limpar que mantêm a esterilidade a longo prazo; além disso, eles apresentam um design leve que permite instalação, desmontagem e reconfiguração flexíveis de maneira conveniente.

O que é painel de partição asséptica

O painel divisório asséptico é um painel de purificação com zoneamento limpo como foco principal do projeto, abordando problemas de circulação de ar entre zonas e difusão de contaminação. A principal diferença em relação aos painéis divisórios comuns está na estrutura de vedação escalonada de quatro bordas, formando uma barreira de vedação dupla entre cada painel instalado.

Além disso, são configuradas vedações especiais nas ligações entre painéis divisórios e tetos e pisos, garantindo a estanqueidade de cada espaço independente e evitando o fluxo cruzado de ar entre áreas de diferentes níveis de limpeza.

Pontos-chave do projeto de partição de zoneamento asséptico

Três nós principais para focar no projeto de divisórias com painéis divisórios assépticos:

Zoneamento de gradiente de pressão de ar— Uma diferença de pressão positiva de5 – 15 Padeve ser mantida entre áreas de diferentes níveis de limpeza. A estanqueidade geral dos painéis divisórios afeta diretamente a estabilidade da diferença de pressão.

Isolamento de transferência de materiais— Salas de proteção ou janelas de passagem são recomendadas para passagens de material de oficina. As aberturas nos painéis divisórios devem ser vedadas para evitar a troca de fluxo de ar entre zonas.

Controle de acesso de pessoal— Chuveiros de ar ou vestiários são instalados entre diferentes zonas. Os painéis divisórios em torno das aberturas das portas precisam de reforço, com caixilhos de metal instalados para aumentar a resistência estrutural.

Recomenda-se desenhar um diagrama de organização do fluxo de ar durante a fase de projeto de zoneamento, esclarecendo a direção da diferença de pressão e os requisitos da taxa de mudança de ar para cada área, e então prosseguir com o layout e seleção do painel divisório. A equipe Jiesen pode fornecer suporte para projetos de desenhos detalhados.

Pontos-chave das especificações técnicas

Espessura do painel:50 mm (padrão) / 75 mm / 100 mm

Densidade do material principal:Lã de rocha ≥ 120kg/m³ / PU aproximadamente 40 – 45kg/m³

Método de vedação:Língua e ranhura + tiras de vedação EPDM / quilha em liga de alumínio + vedação oca

Teste de hermeticidade:Taxa de vazamento de ar ≤2%sob diferença de pressão de 50Pa

Desempenho de isolamento acústico:RW ≥ 30dB (PU de 50mm de espessura) / RW ≥ 35dB (lã de rocha de 75mm de espessura)

Resistência ao impacto:Saco de areia de 10 kg caído de 1 m de altura, sem danos penetrantes no painel

Indústrias e cenários de aplicativos

Workshops de Enchimento de Empresas Farmacêuticas— Isolamento físico entre diferentes variedades de medicamentos para evitar contaminação cruzada

Oficinas de Produção de Aditivos Alimentares— Separação entre áreas de produção ácidas e alcalinas

Oficinas de enchimento de sacos PE— Limpe o isolamento entre a área de enchimento e a área externa de armazenamento do material de embalagem

Workshops de Emulsificação Cosmética— Controle de zoneamento entre a área do tanque de emulsificação e a área de repouso

Laboratórios de testes terceirizados— Divisórias rígidas entre salas de microbiologia e salas físicas e químicas

Comparação com divisórias de vidro

As divisórias de vidro oferecem boa transmissão de luz, mas não conseguem obter vedação completa (é necessário selante nos espaços entre o vidro e a quilha, com riscos a longo prazo de envelhecimento e afrouxamento do selante). Eles também são mais pesados ​​(o vidro temperado de 10 mm é aproximadamente25kg/m²).

Embora os painéis divisórios assépticos sejam opacos, as janelas de observação podem ser razoavelmente instaladas na parede (janelas de observação de vidro selado de dupla camada, tamanho300 mm × 400 mm, com a mesma espessura da parede), atendendo aos requisitos visuais e mantendo a integridade da vedação.

O custo dos painéis divisórios é de aproximadamente40% – 50%de divisórias de vidro, com melhor desempenho de isolamento térmico e acústico do que o vidro.

Instruções de personalização

Os painéis divisórios podem ser personalizados de acordo com os seguintes parâmetros:

Aberturas do painel— Reservar posições para janelas de observação, janelas de passagem, aberturas de ventilação, pré-cortadas de fábrica, instaladas diretamente no local.

Painéis com formato especial— Para cantos não retos ou oficinas poligonais, forneça desenhos CAD, produção customizada de acordo com os ângulos reais.

Painéis de revestimento de colunas- Para envolver colunas de fábrica de estrutura de aço, produção personalizada em forma de U ou L, a formação única na fábrica reduz a emenda no local.

Caso de aplicação

Um workshop de preparação sólido numa empresa farmacêutica na província de Jiangsu exigiu isolamento físico completo entre duas linhas de produção adjacentes – a Linha de Produção A, que produz medicamentos cefalosporínicos, e a Linha de Produção B, que produz preparações orais comuns.

Nenhum fluxo cruzado de ar ou contaminação cruzada de pessoal foi permitido entre as duas áreas.Painéis divisórios assépticos de lã de rocha com 75 mm de espessuraforam selecionados, com a divisória estendendo-se do teto até a laje estrutural sem vãos. Todas as aberturas dos tubos através da parede foram seladas.

Resultados do teste de diferença de pressão pós-conclusão:12Paa diferença de pressão positiva foi mantida entre zonas adjacentes, sem detecção de difusão de partículas através das zonas.

Referência de configuração de partição de nível de zoneamento diferente

Perguntas frequentes

Q1: Qual é a diferença entre o painel divisório asséptico e o painel divisório comum?

A1: A principal diferença está na estrutura de vedação escalonada de quatro bordas, formando uma barreira de vedação dupla entre cada painel instalado. Os painéis divisórios comuns normalmente usam juntas sobrepostas simples sem tratamento de vedação, o que não pode garantir a estanqueidade entre as diferentes zonas de limpeza.

Q2: Como garantir a estabilidade da diferença de pressão entre diferentes zonas de limpeza?

A2: Além de usar painéis divisórios selados, a estabilidade da diferença de pressão requer a vedação geral do espaço - incluindo teto, piso, aberturas de tubos e vãos de portas. Recomenda-se realizar um teste abrangente de estanqueidade após a instalação para verificar o desempenho de vedação do sistema.
