Placa Integrada Composta Exterior

O que é placa integrada composta externa

A placa integrada composta externa é um painel de parede externa estrutural multicamadas. Em comparação com placas decorativas de isolamento térmico comuns, possui uma camada de reforço adicional e uma camada impermeável.

Normalmente consiste em quatro camadas: a camada externa é o painel decorativo (proporcionando efeito de fachada e proteção resistente às intempéries); a segunda camada é a camada de reforço (placa de resina inorgânica ou placa reforçada com fibra de vidro, responsável pela resistência ao impacto e dispersão das tensões térmicas); a terceira camada é a camada de isolamento (EPS/XPS/lã de rocha, responsável pelo isolamento com economia de energia); a camada inferior é a camada de suporte (equilíbrio de tensão, à prova de umidade).

A estrutura multicamadas proporciona melhor estabilidade dimensional sob mudanças de temperatura.

Alocação de funções de estrutura composta multicamadas

A estrutura multicamadas da placa integrada composta externa corresponde a diferentes funções:

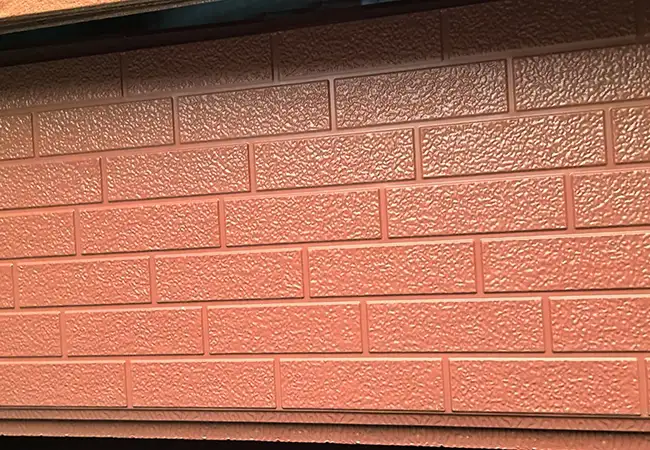

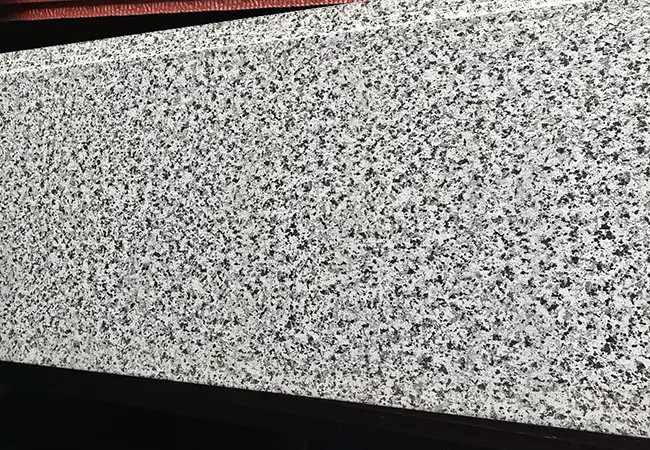

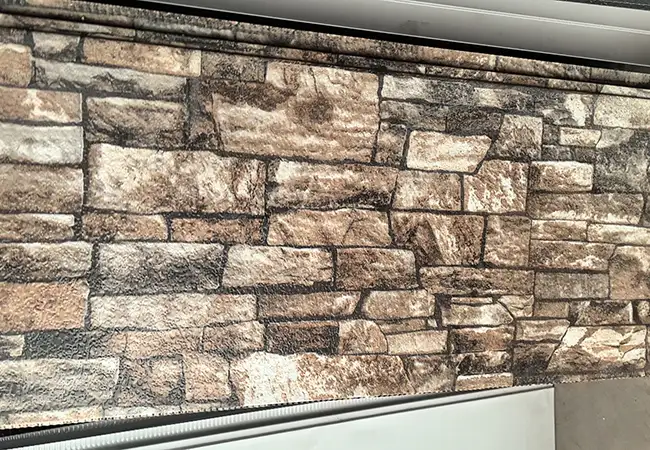

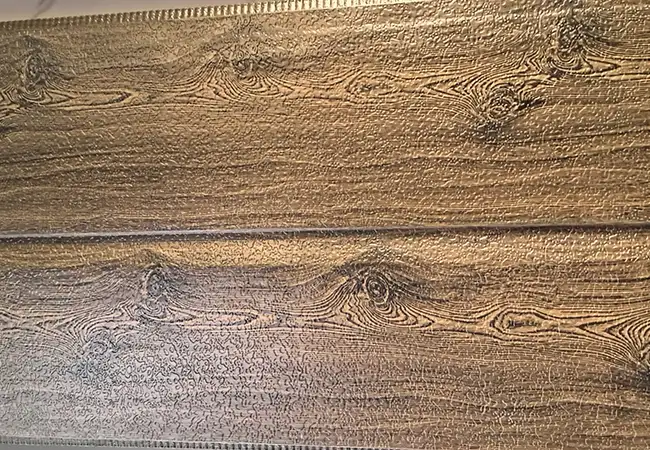

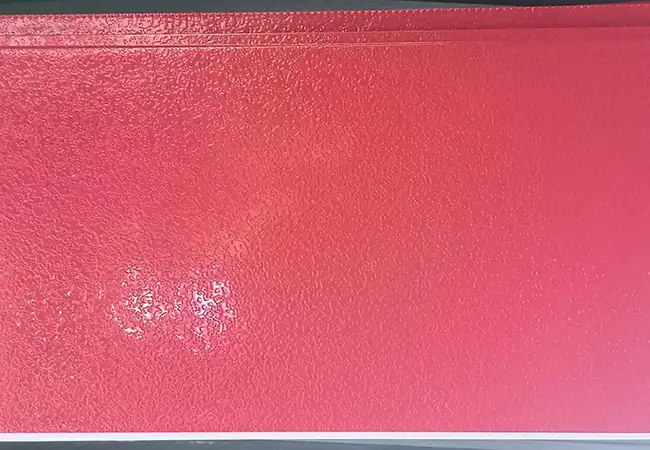

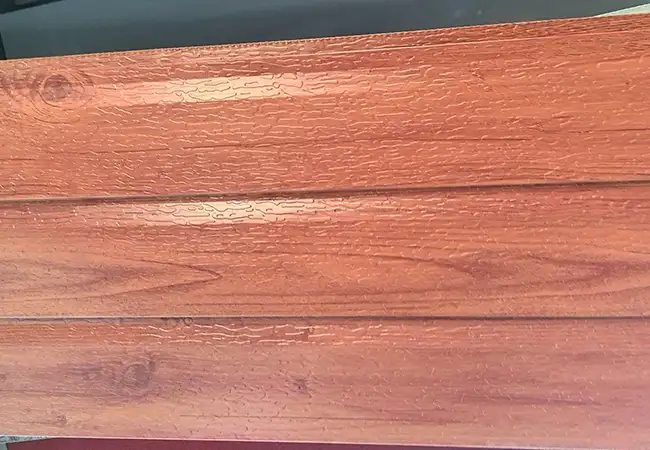

Camada Decorativa(Camada externa 0,5 – 1,5mm): Responsável pela aparência do edifício. As funções de resistência às intempéries, anti-ultravioleta e autolimpeza são realizadas através de revestimento de fluorocarbono ou poliuretano, exigindo teste de envelhecimento acelerado de 3.000 horas.

Camada de Reforço(Camada intermediária 2 – 5 mm): Feito de placa de resina inorgânica ou placa reforçada com fibra, melhorando a resistência geral ao impacto e a rigidez à flexão.

Camada de Isolamento(Camada interna 20 – 100mm): EPS, XPS ou lã de rocha selecionados, consumo de energia do edifício controlado através da condutividade térmica, a classificação contra incêndio deve atender ao padrão GB 8624.

Camada de apoio(Placa inferior 0,3 – 0,5 mm): Equilibra a tensão do painel, evita empenamento e deformação após a instalação e fornece isolamento à prova de umidade.

Cada camada é composta com adesivo de poliuretano sob alta temperatura e alta pressão. A resistência ao descascamento entre camadas deve ser≥ 0,1 MPa, garantindo nenhuma delaminação no uso externo de longo prazo.

Diferenças de parâmetros técnicos

Força de casca intercalar:≥ 0,08 MPa (GB/T 2790-1995)

Adesão de revestimento de superfície:Teste de corte transversal Grau 1 (GB/T 9286-1998)

Força de impacto:≥ 10kJ/m² (Sem rachaduras na superfície da placa após impacto de saco de areia de 10kg)

Resistência Térmica:0,5 – 2,5 (m²·K)/W (dependendo da espessura do núcleo)

Estabilidade Dimensional:Taxa de alteração de comprimento ≤ 0,3% sob condições de 80°C/24h

Tipos de construção adequados

Paredes externas residenciais de arranha-céus(Edifícios acima de 50m requerem um projeto especial de resistência à pressão do vento)

Decoração e isolamento de parede externa de pódio complexo comercial

Renovação de poupança de energia da parede exterior do edifício de escritórios do parque industrial

Sistemas de Parede Exterior para Espaço Cultural(Boa adaptabilidade para paredes de grandes vãos)

Renovação do isolamento da parede externa do apartamento do hotel

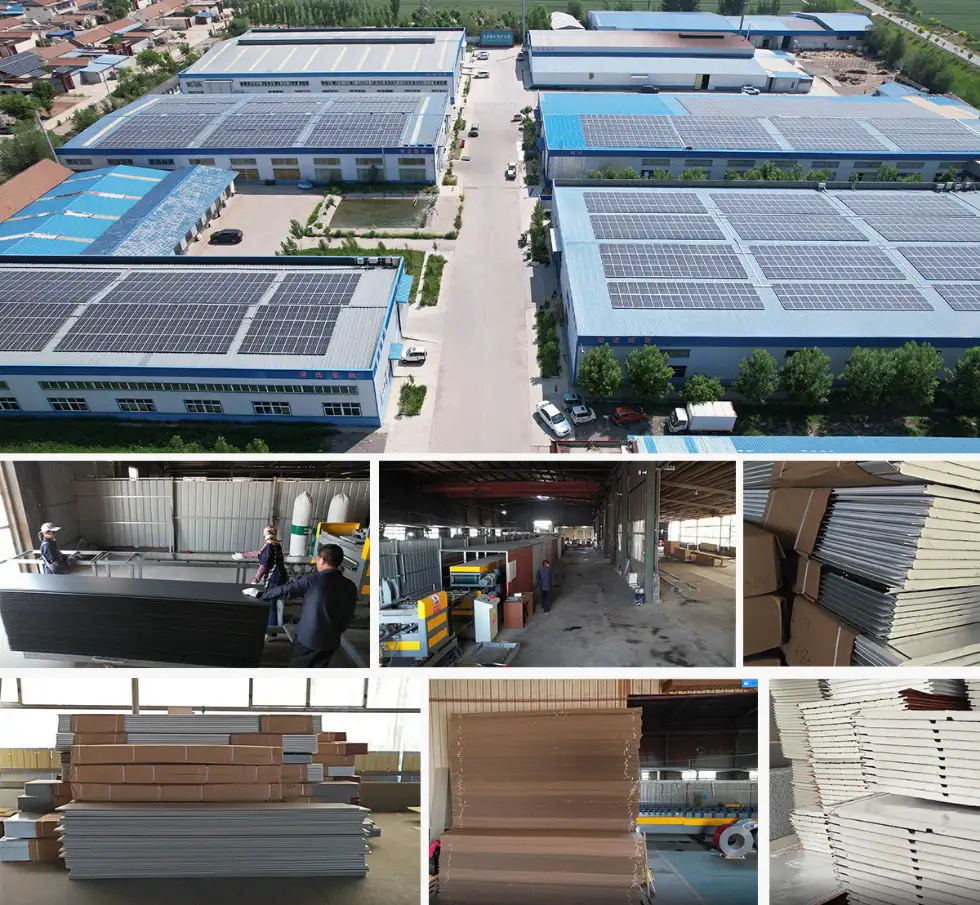

Processo de produção personalizado

Confirmação de projeto— O cliente fornece desenhos ou renderizações da fachada do edifício. A equipe técnica da Jason decompõe o diagrama de layout do painel com base nos desenhos. O diagrama de layout marca a posição, tamanho, cor e requisitos especiais de abertura de cada painel. A produção prossegue após confirmação do cliente.

Prazo de produção:Especificações padrão7 a 10 dias úteis; painéis de formato especial (tamanhos não padronizados, painéis curvos) exigem15 a 20 dias úteis.

Amostras e suporte para testes

Os clientes podem obter gratuitamente os seguintes materiais:

- Amostras de exibição de placa(300 mm × 300 mm, incluindo exibição completa da estrutura da seção transversal)

- Catálogo de produtos(incluindo fotos de casos de projetos concluídos)

- Lista de desempenho do projeto(marcado com nome do projeto, quantidade de uso, ano de conclusão)

Os clientes interessados ​​em visitas ao local podem organizar visitas a locais de projetos concluídos ou em andamento (é necessária reserva antecipada; custos de transporte suportados pelo cliente).

Caso de aplicação

Um projeto residencial de arranha-céus em Wuhan (33 andares) exigiu isolamento integrado de paredes externas e construção de decoração com um orçamento apertado.

O projeto original especificava um sistema de isolamento de gesso fino, mas o desenvolvedor estava preocupado com rachaduras posteriores e problemas de manutenção, acabando por mudar para uma placa integrada composta externa. Usando material de núcleo XPS de 50 mm de espessura + acabamento de placa de resina inorgânica de 2 mm, instalação suspensa a seco.

A construção demorou90 dias— 10 dias a mais do que o plano original de reboco fino, mas reduziu significativamente os riscos de manutenção posteriores.

Comparação de diferentes painéis decorativos

Perguntas frequentes

Q1: Qual é a diferença entre a placa integrada composta externa e a placa decorativa de isolamento térmico?

A1: A placa integrada composta externa adiciona reforço e camadas impermeáveis ​​ao isolamento básico e à estrutura decorativa. Possui melhor resistência ao impacto, estabilidade dimensional e desempenho à prova d'água, tornando-o adequado para projetos de grande porte e arranha-céus.

Q2: Quanto tempo dura a vida útil da placa integrada composta externa?

A2: A vida útil do projeto é20 – 25 anoscom instalação adequada e condições normais de uso.

Q3: A placa integrada composta externa pode ser usada em edifícios altos acima de 100 m?

A3: Sim. Edifícios acima de 50 m requerem um projeto especial de resistência à pressão do vento. A nossa equipa técnica pode realizar cálculos de carga de vento e fornecer soluções de fixação adequadas.
