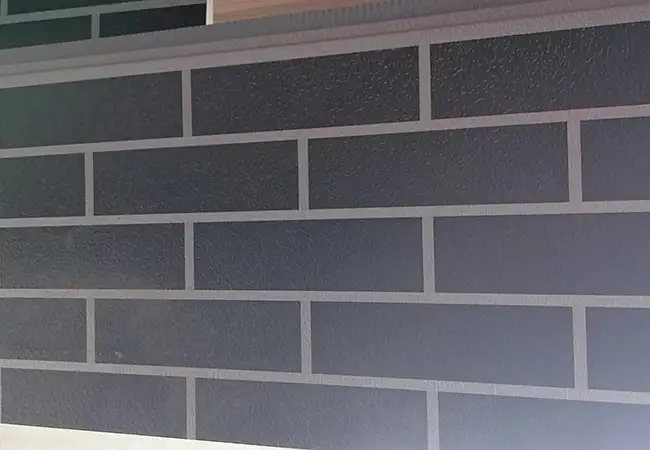

Placa integrada de isolamento pendurado a seco

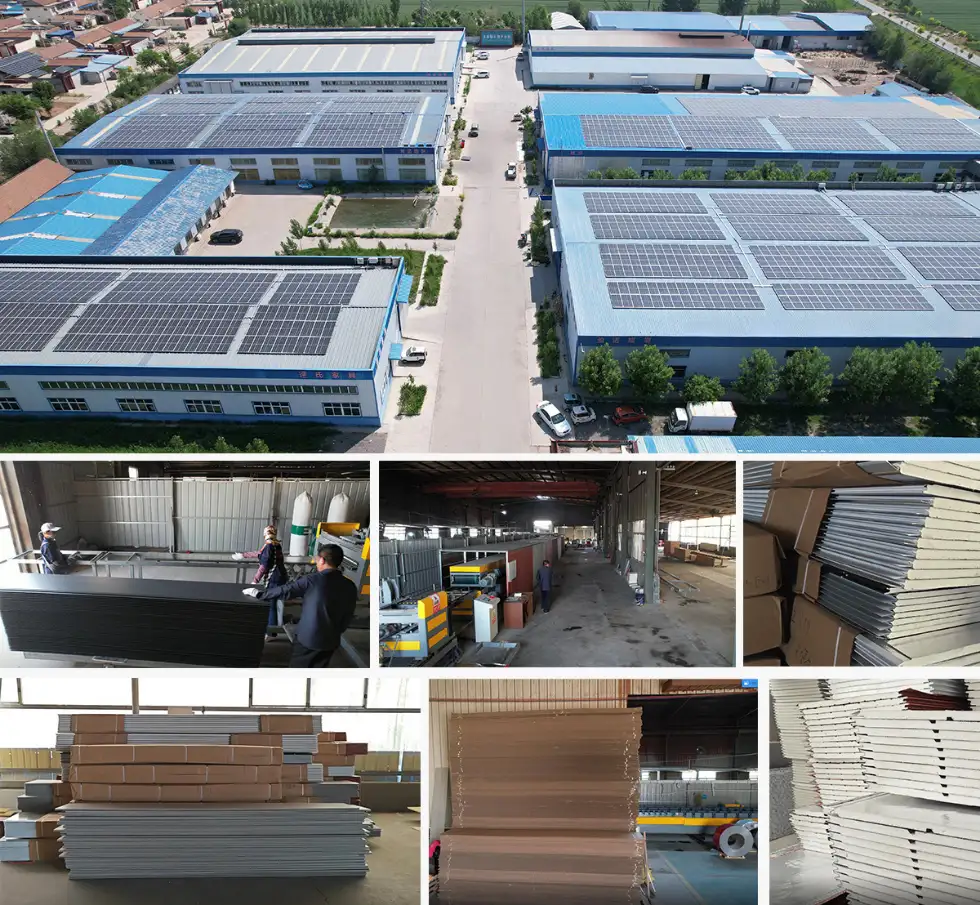

Jason Building Materials oferece placas integradas de isolamento suspenso de alta qualidade. Disponível através de vendas diretas na fábrica e no atacado, oferecemos soluções customizadas sob medida para projetos de construção específicos.

Vantagens do produto

1. Isolamento e decoração integrados de paredes externas

Os projetos tradicionais de paredes externas geralmente exigem o manuseio separado das camadas de isolamento, proteção e decoração; em contraste, a Placa Integrada de Isolamento Suspenso a Seco consolida essas múltiplas funções em um produto único e unificado.

2. Adequado para construção rápida de paredes externas

Os painéis são processados ​​e laminados na fábrica, sendo a instalação realizada principalmente por métodos de suspensão a seco no local.

Este sistema é particularmente adequado para novas construções, edifícios pré-fabricados, retrofits de eficiência energética de estruturas existentes e projetos com cronogramas de construção apertados.

3. Padronização mais fácil da estética de fachadas

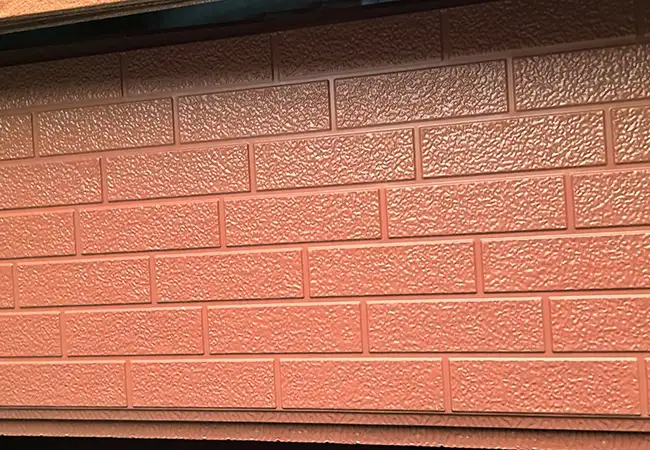

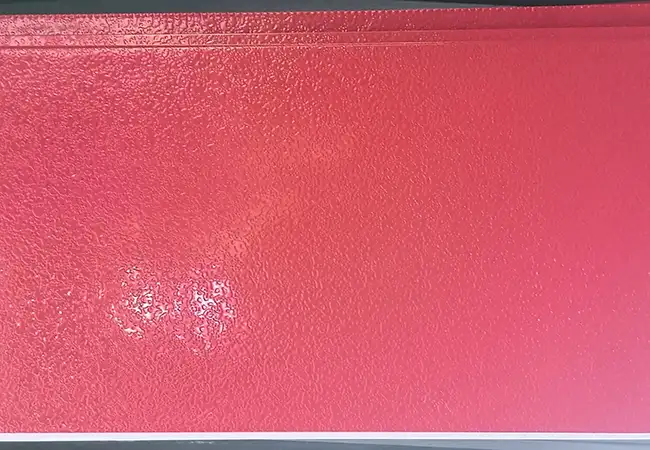

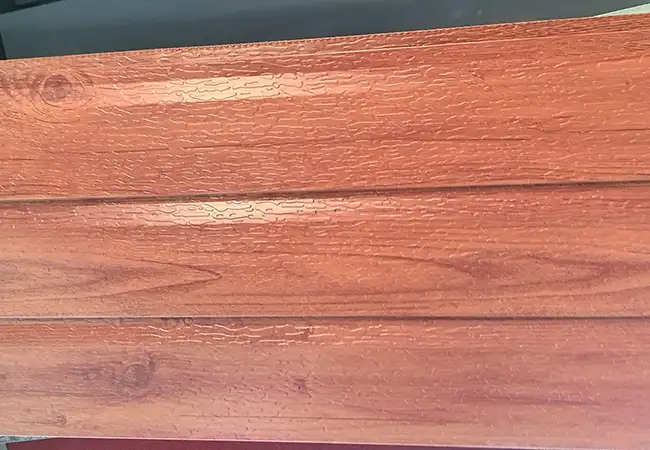

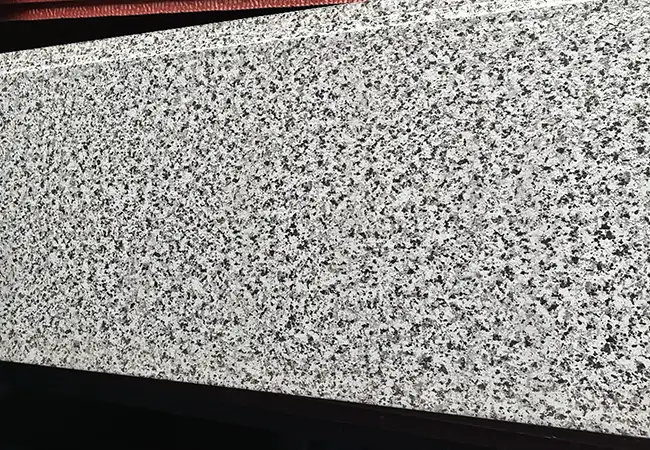

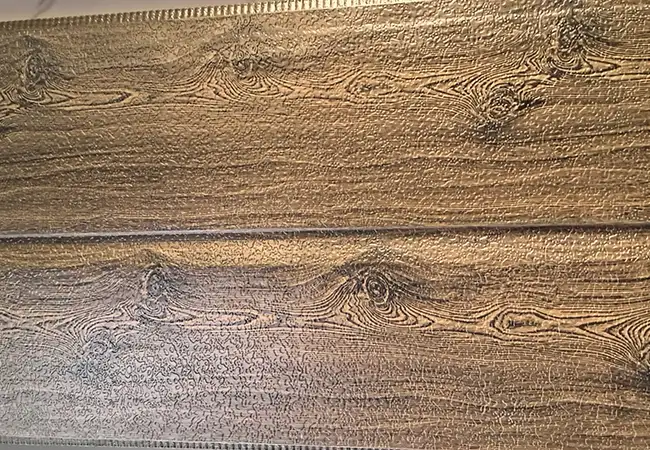

Como a camada superficial decorativa é acabada na fábrica, a cor, a textura, as dimensões e os efeitos da superfície podem ser controlados de forma consistente durante a produção em massa.

Componente do sistema de suspensão a seco da quilha

O sistema de suspensão a seco consiste nos seguintes componentes:

Quilha Principal: Tubo quadrado de aço galvanizado (geralmente 40×40×2mm ou 50×50×2,5mm), fixado na parede com cantoneiras. A verticalidade é ajustada durante a instalação da quilha.

Montagem de cabide: Inclui peças iniciais, cabides e peças de ajuste. O material do cabide é liga de alumínio ou aço inoxidável, com pelo menos4 cabidespor placa.

Parafusos de ancoragem: Parafusos de expansão em aço inoxidável. O diâmetro do furo corresponde às especificações do parafuso, profundidade de embutimento ≥40mm.

Cavidade de Ventilação: Espaçamento entre camadas de ar formado pela espessura da quilha, geralmente20 – 40 mm, descarregando efetivamente a umidade acumulada da parede para prolongar a vida útil da parede.

Manutenção posterior: O sistema de suspensão a seco suporta a desmontagem de placa única. Recomenda-se inspeção regular a cada2 anos, com foco na corrosão do suspensor e no envelhecimento do selante. Substitua imediatamente quando forem encontrados problemas.

Definição de placa integrada de isolamento seco

A placa integrada de isolamento suspenso a seco é um painel decorativo de isolamento térmico instalado usando tecnologia de quilha de metal suspensa a seco. A diferença do método de colagem-ancoragem é: a placa não é colada diretamente na parede, mas fixada na quilha metálica por meio de cabides, deixando uma cavidade entre a placa e a parede. A vantagem deste método construtivo é que a umidade do interior da parede pode ser descarregada pela cavidade, sem se acumular na camada de isolamento e causar degradação do desempenho. Ao mesmo tempo, o caminho de carga do sistema de suspensão a seco é claro e definido – a carga de cada prancha é transmitida através de ganchos para a estrutura da quilha e depois da quilha para a estrutura principal.

Especificações técnicas do sistema de suspensão a seco

Especificação da quilha:Tubo quadrado de aço galvanizado 40×40×2mm ou 50×50×2,5mm

Espaçamento da Quilha:Vertical @600mm, espaçamento horizontal de acordo com a altura da placa

Material do cabide:Liga de alumínio (6063-T5) ou aço inoxidável (304)

Capacidade de carga de cabide único: ≥ 1,0kN(fator de segurança ≥ 3)

Largura da cavidade de ventilação:20 – 30mm (determinado pela espessura da quilha)

Avaliação Sísmica:Com diferentes especificações de quilha, pode atender6 – 8 grausfortificação sísmica

Projetos Aplicáveis

Prédios superaltos(Altura ≥ 100m): Alta pressão do vento com rigorosos requisitos de segurança; sistema de ancoragem mecânica é mais confiável

Edifícios Costeiros: Em ambientes com muita névoa salina, a ventilação da cavidade reduz o acúmulo de umidade e retarda a corrosão

Renovação de edifício antigo que exige preservação da parede original: As tábuas suspensas não danificam as paredes exteriores originais e não afetam o uso normal

Formas de construção complexas: Requer espaço de ajuste multidirecional da quilha para compensar irregularidades da parede

Edifícios comerciais de alto padrão: Projetos com altos requisitos de precisão de instalação e efeito fachada

Instruções de personalização

A personalização do sistema de suspensão a seco inclui principalmente:

Layout da quilha:O espaçamento e as especificações da quilha são determinados com base nos cálculos da carga de vento da fachada do edifício. Os parâmetros da quilha podem variar para diferentes pisos e alturas.

Tipo de cabide:Três opções de cabides disponíveis —Cabides ajustáveisadequado para edifícios existentes com planicidade geral,Cabides fixosadequado para novos edifícios com paredes planas,Cabides integrados de isolamentoadequado para placas de isolamento pré-fabricadas.

Espessura da camada de isolamento:A largura da cavidade pode ser ajustada entre20 – 40 mmde acordo com os requisitos de projeto de isolamento.

Todos os conectores de metal são tratados com galvanização por imersão a quente ou proteção contra ferrugem Dacromet antes da entrega.

Suporte de serviço pós-venda

Jason Building Materials oferece o seguinte suporte pós-venda:

- Uma visita de acompanhamento gratuita dentro6 mesesapós a aceitação da conclusão para inspecionar os conectores da quilha e a condição do selante

- A cobertura da garantia inclui: propriedades físicas da placa (12 meses), suporte de metal e resistência à corrosão da quilha (24 meses), retenção de elasticidade do selante (12 meses)

- Para necessidades de manutenção fora da garantia, ainda podemos fornecer fornecimento de acessórios e orientação técnica, cobrando apenas custos de material

- Para projetos super altos que excedem100m, o período de garantia pode ser estendido para24 mesesatravés da negociação

Definição

Por que os sistemas de isolamento de paredes externas com colagem pura não são permitidos em edifícios altos? Como a pressão do vento acima do 10º andar é3 – 5 vezesisso ao nível do solo, e pode haver riscos de queda após o envelhecimento do adesivo. Existe uma solução que utiliza fixação totalmente mecânica? O sistema de suspensão a seco da quilha é uma solução de ancoragem totalmente mecânica que não depende de adesivos - cada placa é fixada à quilha metálica com4 – 6 cabides de aço inoxidável, cada cabide suporta carga de forma independente com capacidade individual ≥1,0kN.

Comparação de três métodos de instalação

Perguntas frequentes

Q1: Qual é a diferença entre a placa integrada de isolamento pendurada a seco e a placa de isolamento colada?

A1: A principal diferença é o método de instalação. As tábuas penduradas a seco são fixadas à parede através de um sistema de quilha metálica com ganchos mecânicos, deixando uma cavidade de ventilação entre a tábua e a parede. As placas coladas aderem diretamente à superfície da parede. O método de suspensão a seco é mais confiável para edifícios altos e permite a substituição de uma única placa.

Q2: Para que serve a cavidade de ventilação?

A2: A cavidade de ventilação permite a descarga da umidade do interior da parede, evitando o acúmulo na camada de isolamento que causaria degradação do desempenho. Também ajuda a manter a parede seca e evita mofo e eflorescência.

Q3: As placas integradas de isolamento suspensas a seco podem ser usadas em edifícios com mais de 100 m?

A3: Sim. O sistema suspenso a seco é adequado para edifícios de altura ilimitada. Com projeto adequado de pressão do vento e especificações de quilha, ele pode ser usado em edifícios super altos. A garantia pode ser estendida para 24 meses para projetos acima de 100m.
